Mô hình máy thủy lực gắn bảng

Giới thiệu chung

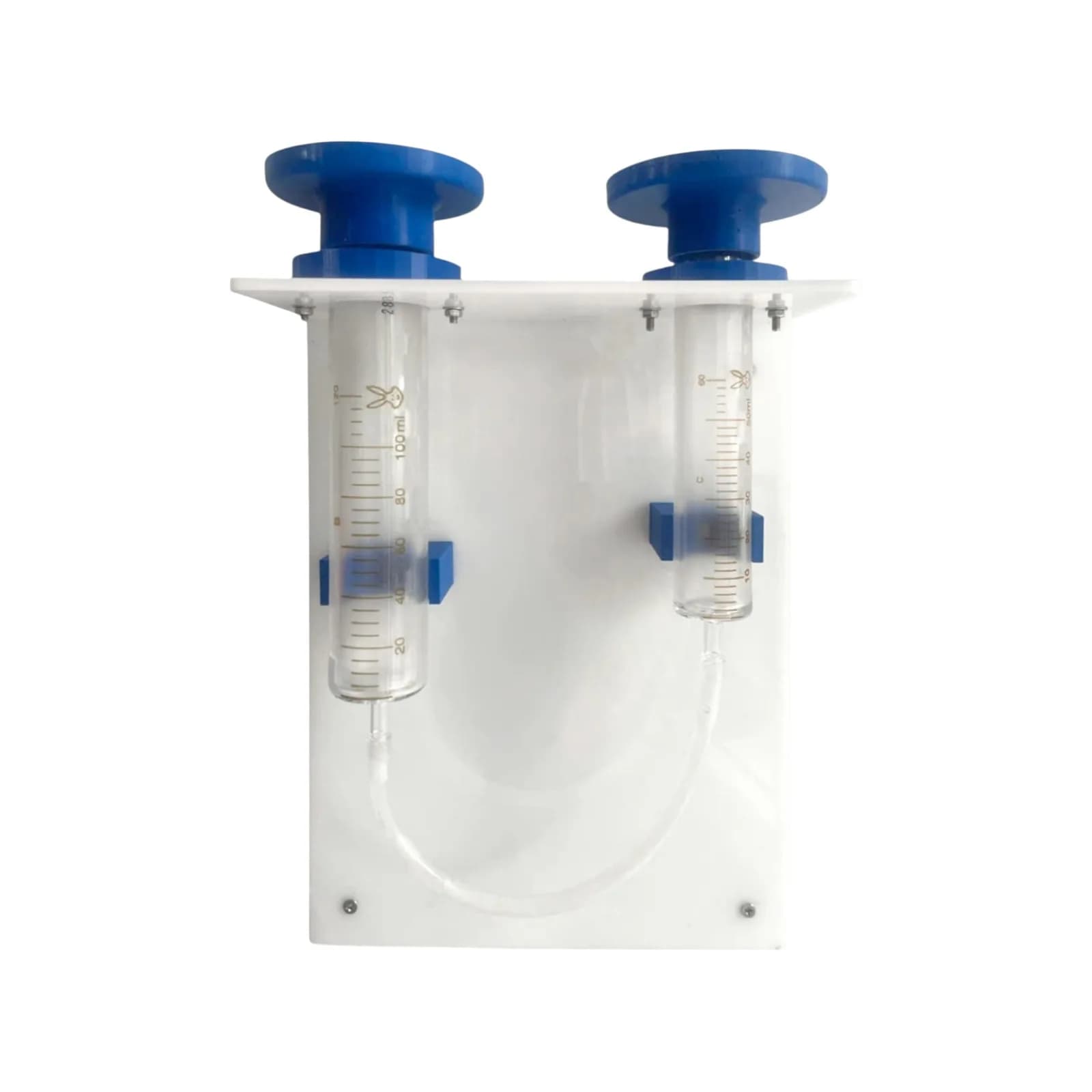

Mô hình máy thủy lực gắn bảng là thiết bị thí nghiệm trực quan phục vụ bài học về áp suất chất lỏng, nguyên lý Pax-can (Pascal) và ứng dụng truyền áp suất trong môn Khoa học tự nhiên THCS và Vật lý THPT. Thiết bị được thiết kế gắn bảng từ tính, bao gồm hai xi lanh thủy lực có tiết diện khác nhau nối thông đáy bằng ống dẫn dẻo, giúp học sinh dễ dàng quan sát sự truyền áp suất và lực nâng trong hệ thống thủy lực.

Cấu tạo và thông số kỹ thuật

• Hai xi lanh thủy lực chia vạch: Làm từ vật liệu trong suốt có chia vạch thể tích chính xác (xi lanh lớn dung tích 100ml và xi lanh nhỏ dung tích 50ml), pit-tông di chuyển êm, kín khí và kín nước.
• Ống nối thông đáy: Ống nhựa dẻo trong suốt nối kín hai đầu đáy xi lanh tạo thành hệ bình thông nhau khép kín.
• Khung gá gắn bảng từ tính: Bảng nền bằng nhựa/kim loại tích hợp hệ thống nam châm bám chắc trên bảng từ của lớp học, tạo góc nhìn diện phẳng trực diện cho học sinh.

Ứng dụng trong dạy học theo Chương trình GDPT 2018

• Môn Khoa học tự nhiên (Lớp 8): Thực hành nguyên lý truyền áp suất chất lỏng theo định luật Pascal $\frac{F_1}{S_1} = \frac{F_2}{S_2}$; khảo sát mối liên hệ giữa lực tác dụng và quãng đường di chuyển của hai pit-tông.
• Ứng dụng thực tiễn: Giải thích nguyên lý hoạt động của kích thủy lực nâng ô tô, hệ thống phanh thủy lực trên xe cơ giới và máy ép thủy lực trong công nghiệp.
