MecLab / Exploring Mechatronics / Cơ điện tử

Giới thiệu chung

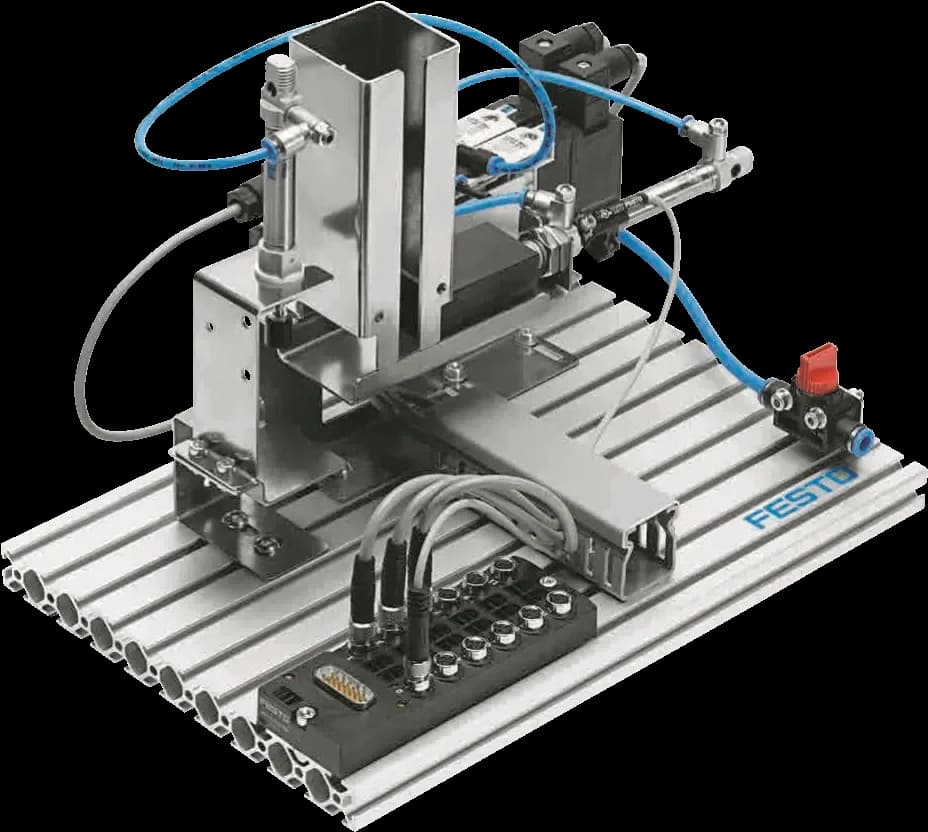

MecLab (Exploring Mechatronics) là bộ thiết bị thực hành dành cho giáo dục STEM, cho phép học sinh tiếp cận trực tiếp với các nguyên lý của tự động hóa công nghiệp thông qua ba trạm làm việc đại diện cho các công đoạn sản xuất điển hình: trạm tạp chí xếp chồng (lưu trữ, nạp và ép bộ phận), trạm băng tải (vận chuyển và phân loại) và trạm xử lý (dùng kẹp khí nén để nhấc và đặt bộ phận vào vị trí xác định trước).

Ứng dụng trong dạy học

Với MecLab, giáo viên có thể tổ chức các hoạt động học tập theo hướng trải nghiệm kỹ thuật thực tế: học sinh đóng vai kỹ sư cơ điện tử, lập kế hoạch, xây dựng và lập trình một hệ thống tự động theo các thông số và ràng buộc được đưa ra. Ba trạm có thể dùng độc lập để minh họa từng chức năng, hoặc ghép lại thành một dây chuyền sản xuất nhỏ để học sinh thực hành thiết kế hệ thống phức tạp hơn.

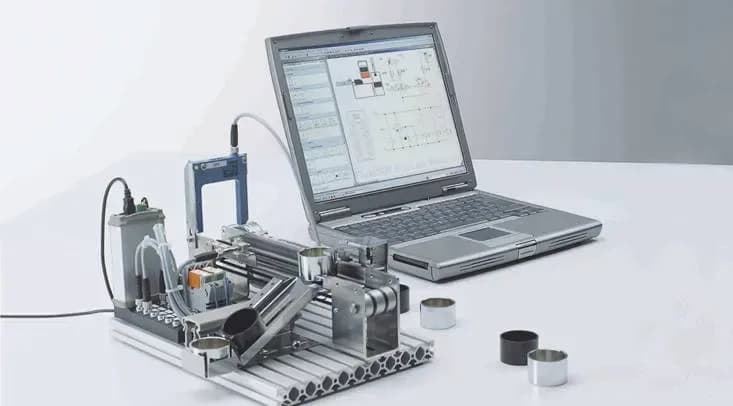

Hệ thống được điều khiển qua phần mềm FluidSIM kết hợp giao diện EasyPort, cho phép học sinh tạo và mô phỏng mạch điện – khí nén trên máy tính trước khi thử nghiệm trực tiếp trên trạm vật lý. Cách làm này giúp giảm rủi ro khi vận hành thiết bị thật và củng cố tư duy lập trình, điều khiển vòng hở/vòng kín.

Nội dung và tài liệu đi kèm

Bộ tài liệu trên CD-ROM cung cấp hướng dẫn giảng viên theo từng bước, sách giáo khoa điện tử về khí nén, điện khí nén và cảm biến tiệm cận, sổ tay bài tập (5-7 bài tập cho mỗi trạm kèm giải pháp) và bài thuyết trình PowerPoint có video minh họa. Đây là nguồn tư liệu hỗ trợ giáo viên xây dựng kế hoạch bài giảng theo chủ đề tự động hóa, cơ điện tử.

Lưu ý khi triển khai

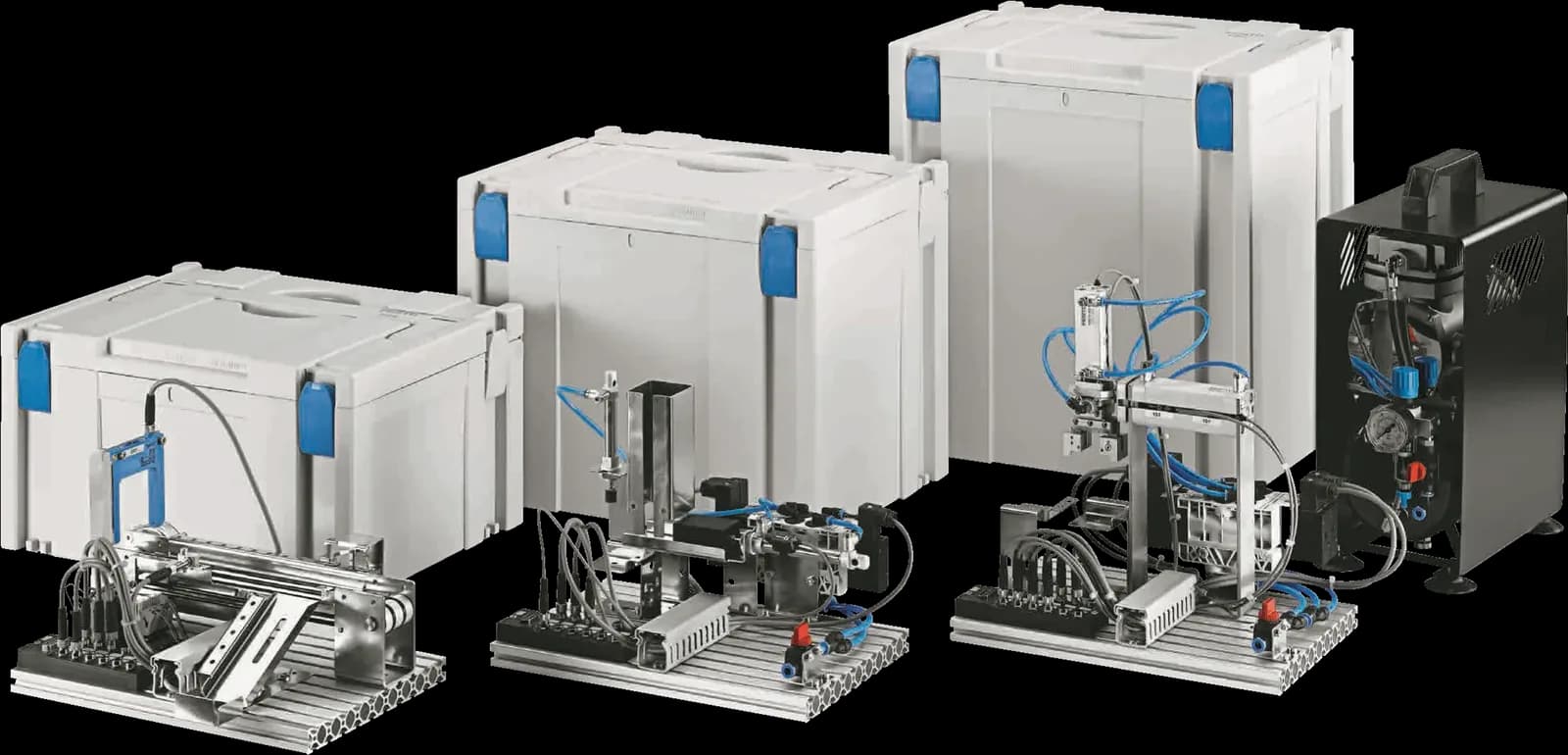

Gói hoàn chỉnh MecLab bao gồm ba trạm, máy nén, ba EasyPort, ba nguồn điện 24VDC, phần mềm FluidSIM, tài liệu CD-ROM, phôi, công cụ, bộ phần cứng và thùng chứa Systainer. Nhà trường cần chuẩn bị máy tính có cài phần mềm FluidSIM (giấy phép trường học cho sáu chỗ ngồi mỗi trạm) và không gian phù hợp cho phòng thực hành STEM hoặc phòng cơ điện tử.
