Kim nam châm gắn bảng

Giới thiệu chung

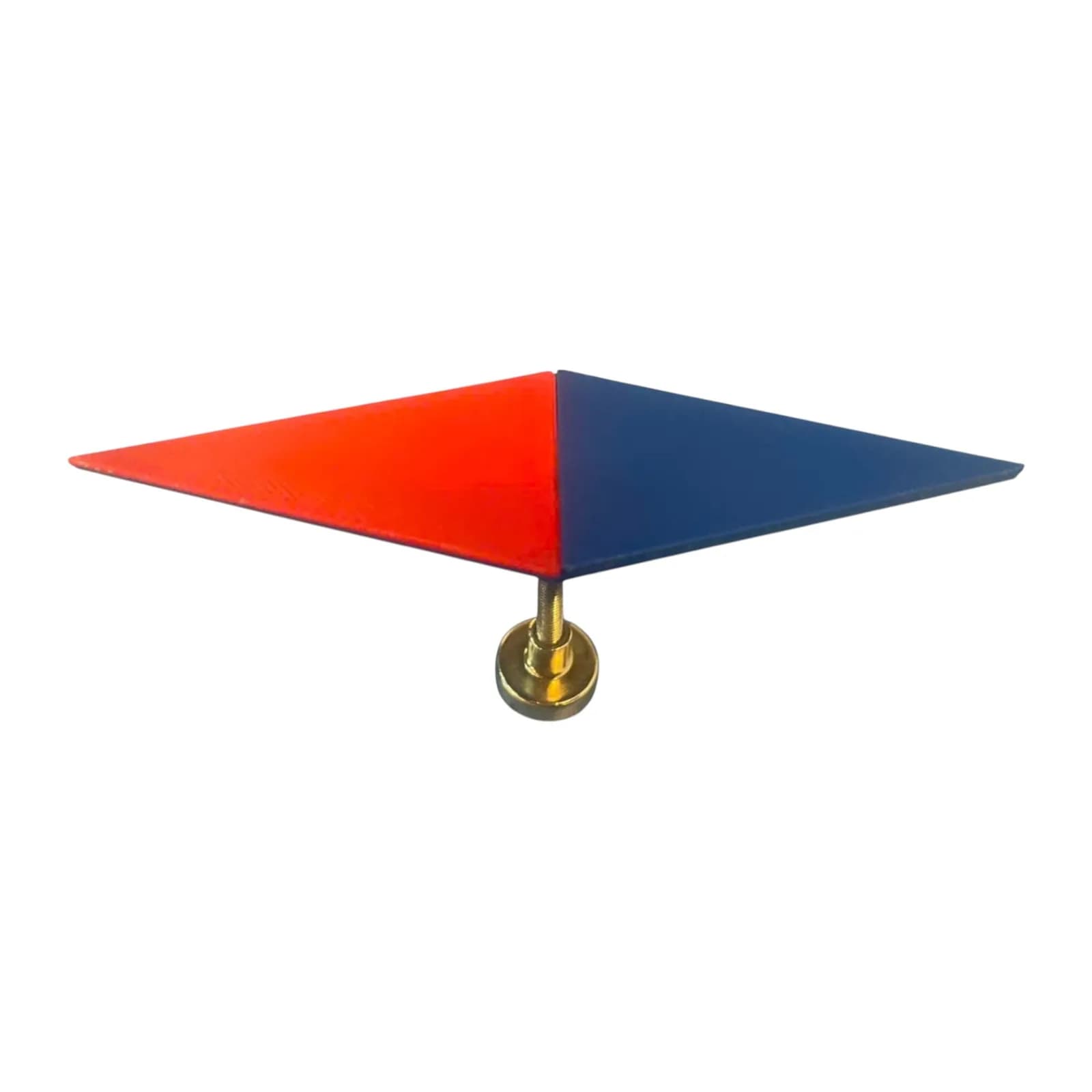

Kim nam châm gắn bảng là thiết bị dạy học trực quan phục vụ bài học về từ trường, từ phổ và định hướng của từ trường Trái Đất trong môn Khoa học tự nhiên THCS và Vật lý THPT. Thiết bị gồm kim nam châm hình thoi thanh mảnh đặt trên trục xoay nhọn bằng kim loại, phía sau có đế gắn bảng từ tính, giúp kim tự do xoay 360° để chỉ đúng phương của đường sức từ ngay trên bảng giảng dạy.

Cấu tạo và thông số kỹ thuật

• Kim nam châm chỉ thị: Gia công từ thép hợp kim từ tính cao, hình thoi cân đối, hai nửa sơn hai màu tương phản (đỏ chỉ cực Bắc N, xanh chỉ cực Nam S) rõ nét, dễ nhận biết từ xa.
• Trục quay nhọn ma sát thấp: Trục kim loại thẳng đứng có đầu nhọn tiếp xúc với ổ trục của kim, đảm bảo kim quay rất nhạy và êm ái trước những biến thiên nhỏ của từ trường.
• Đế gắn bảng từ tính: Chân đế bằng đồng/hợp kim tích hợp nam châm bám dính chắc chắn trên bề mặt bảng từ tính của phòng học bộ môn.

Ứng dụng trong dạy học theo Chương trình GDPT 2018

• Môn Khoa học tự nhiên (Lớp 7): Khảo sát từ trường của Trái Đất, từ trường của nam châm thẳng và nam châm chữ U; xác định chiều của đường sức từ.
• Môn Vật lý THPT: Thí nghiệm xác định hướng của véc-tơ cảm ứng từ, thí nghiệm Oersted (O-xtét) về tác dụng từ của dòng điện lên kim nam châm.
• Trực quan sinh động: Khi bố trí nhiều kim nam châm quanh một dây dẫn hoặc thanh nam châm trên bảng từ, học sinh có thể quan sát trực tiếp dạng hình học của từ phổ 2D.
