Chuông điện gắn bảng

Giới thiệu chung

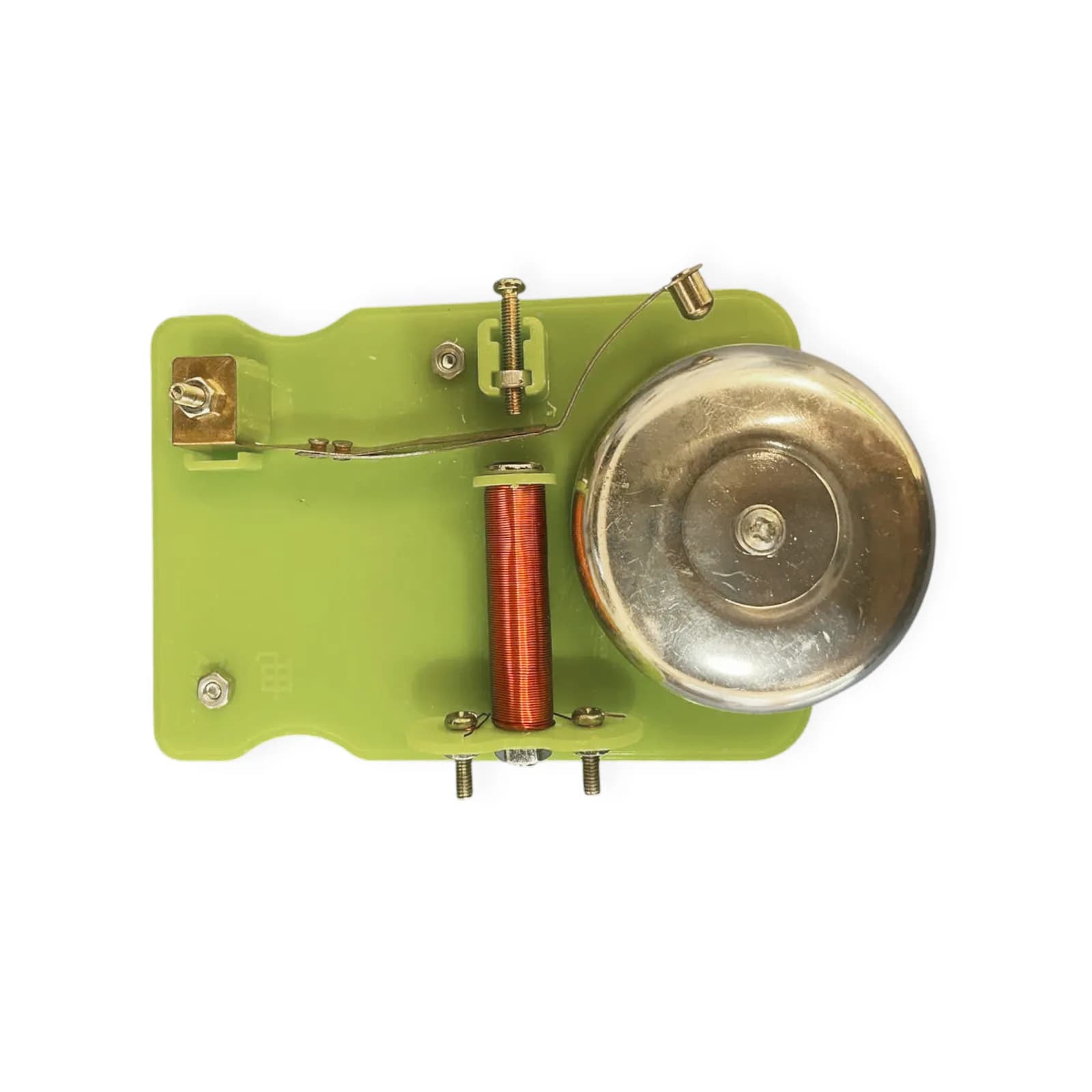

Mô hình chuông điện gắn bảng là thiết bị dạy học trực quan phục vụ bài học về tác dụng từ của dòng điện, ứng dụng của nam châm điện và mạch điện đóng ngắt tự động trong môn Khoa học tự nhiên THCS và Vật lý THPT. Thiết bị được lắp ráp hoàn chỉnh trên đế nhựa định hình tích hợp nam châm gắn bảng từ tính, giúp học sinh quan sát rõ ràng cấu tạo và nguyên lý hoạt động của chuông điện gõ liên tục khi có dòng điện chạy qua.

Cấu tạo và thông số kỹ thuật

• Nam châm điện: Cuộn dây đồng quấn quanh lõi sắt non hình trụ, gắn cố định trên đế.
• Thanh tiếp điểm và búa gõ: Lá thép đàn hồi gắn búa kim loại và tiếp điểm tiếp xúc với vít điều chỉnh khoảng cách ngắt mạch.
• Chuông kim loại (gong): Bát chuông bằng hợp kim mạ sáng bóng, phát ra âm thanh vang rõ khi búa gõ đập vào.
• Đế nhựa và cơ cấu gắn bảng: Đế nhựa màu xanh lá cách điện, tích hợp các cọc đấu dây nguồn DC và nam châm vĩnh cửu gắn chắc chắn trên bảng từ lớp học.

Ứng dụng trong dạy học theo Chương trình GDPT 2018

• Môn Khoa học tự nhiên (Lớp 7): Minh họa tác dụng từ của dòng điện; giải thích hoạt động tự động đóng ngắt mạch điện của chuông điện bằng lực hút của nam châm điện.
• Môn Vật lý THPT: Khảo sát mạch dao động cơ điện tự kích; ứng dụng rơ-le và nam châm điện trong các thiết bị báo động, chuông cửa dân dụng.
