Bộ thiết bị robot giáo dục – xe robot Mars Rover

Giới thiệu chung

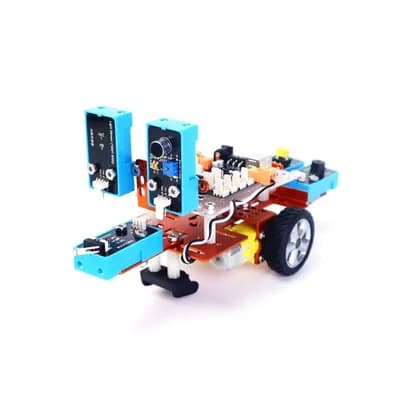

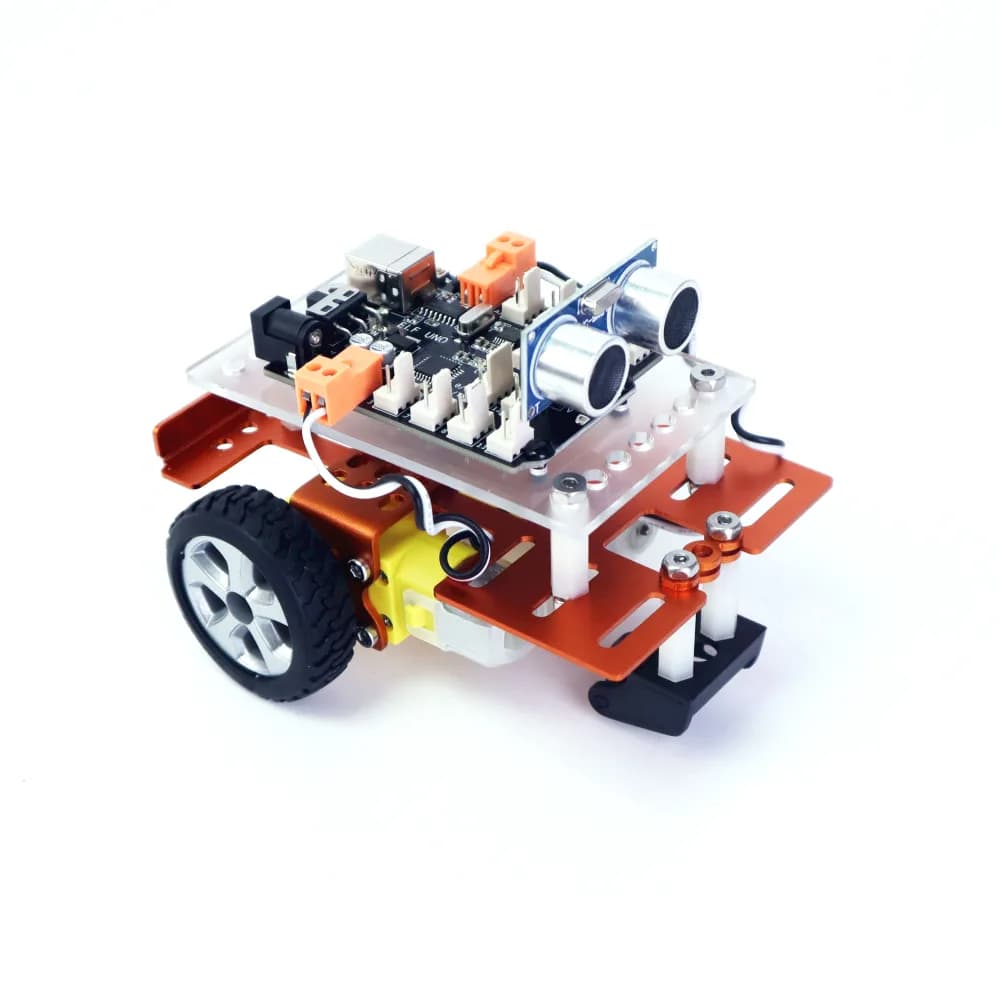

Mars Rover Educational Robot Kit là bộ thiết bị robot giáo dục dạng khung kim loại, sử dụng mạch điều khiển ELF Uno tương thích Arduino, phù hợp với học sinh mới bắt đầu tiếp cận lập trình và lắp ráp cơ khí.

Cấu tạo và linh kiện đi kèm

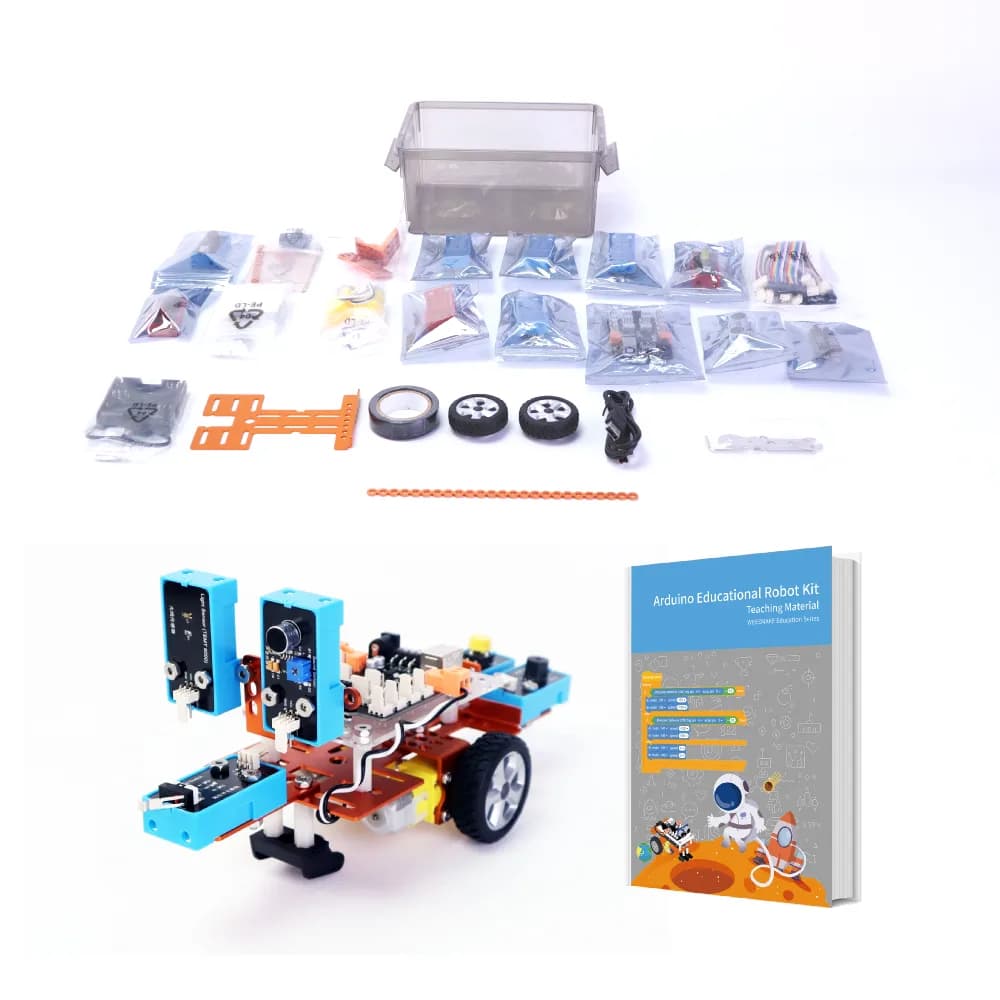

Bộ kit gồm mạch điều khiển ELF Uno dùng chip ATmega328p và chip giao tiếp serial CH340, cùng các linh kiện điện tử lắp sẵn trên board như 2 đèn LED RGB và 1 nút reset. Phần linh kiện mở rộng gồm 2 cảm biến dò line, 1 công tắc hành trình (limit switch), các đèn LED đơn màu đỏ, xanh lá, vàng và 1 loa buzzer. Thiết bị có 8 cổng kết nối chuẩn 25103P, giúp học sinh dễ dàng cắm nối cảm biến và module mà không cần hàn mạch.

Vận hành

Robot hoạt động với điện áp cấp vào từ DC6-10V, điện áp hoạt động 5V và dòng hoạt động tối đa 1A. Nguồn điện sử dụng 4 pin AA (không kèm theo trong bộ sản phẩm). Kích thước tổng thể của robot là 130x170x106 mm, đóng gói trong hộp giấy.

Ứng dụng trong dạy học

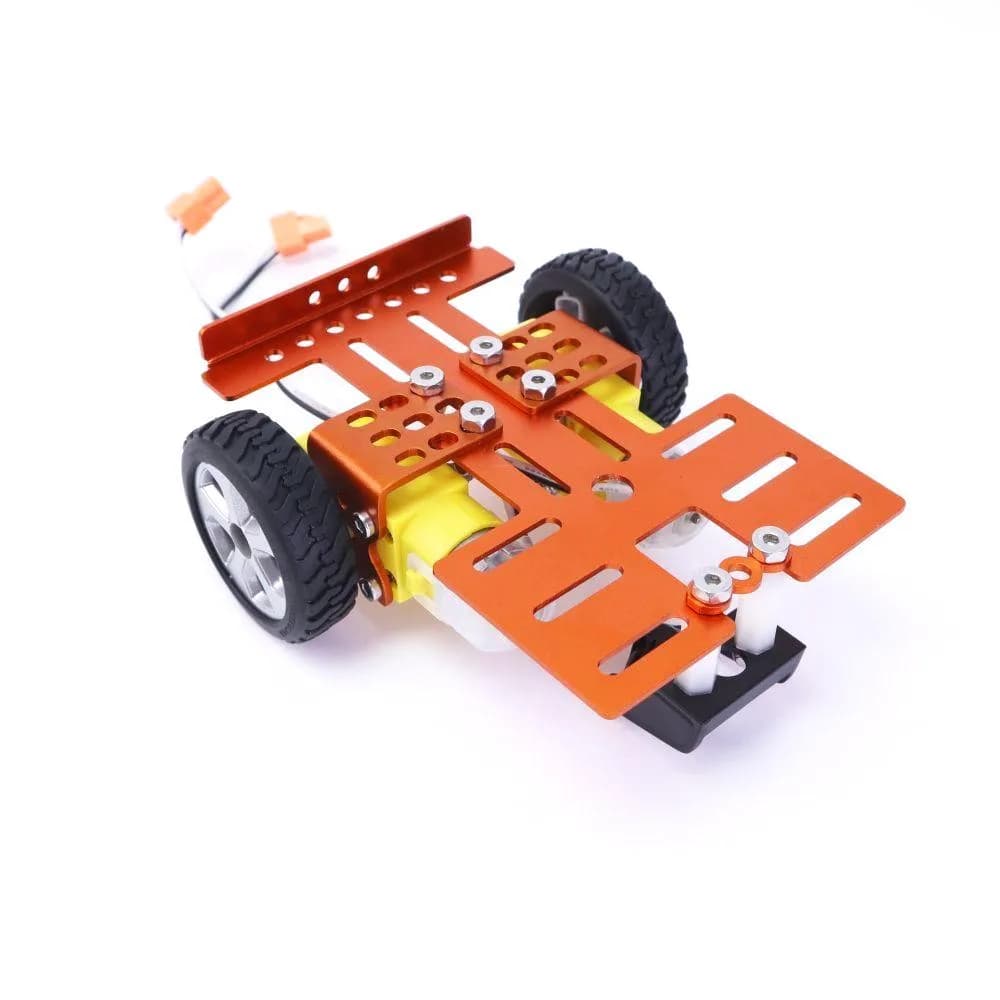

Với bộ khung xe tự hành chủ đề Mars Rover, giáo viên có thể hướng dẫn học sinh tìm hiểu nguyên lý cảm biến dò line, công tắc hành trình, điều khiển đèn LED và âm thanh buzzer thông qua lập trình trên nền tảng Arduino. Bộ thiết bị kèm theo tài liệu gồm 24 chương học, hỗ trợ xây dựng tiến trình dạy từ cơ bản đến nâng cao trong các giờ học STEM, Tin học hoặc Công nghệ ở cấp trung học cơ sở.

Lưu ý khi triển khai

Do thiết bị ở mức độ nhập môn (entry-level) và sử dụng nguồn pin AA rời, nhà trường cần chuẩn bị pin và máy tính có cài phần mềm lập trình phù hợp với mạch ELF Uno trước khi đưa vào giảng dạy. Nên kiểm tra khả năng tương thích cáp kết nối CH340 với hệ điều hành của máy tính lớp học.
