Bộ công nghệ số và cảm biến trực quan – bộ học micro:bit EASY Plug KS4023

Tổng quan về thiết bị

Bộ công nghệ số và cảm biến trực quan – bộ học micro:bit EASY Plug KS4023 là giải pháp phần cứng giáo dục toàn diện của hãng Keyestudio, được phát triển trên nền tảng vi điều khiển giáo dục BBC micro:bit V2. Thiết bị được thiết kế đặc thù cho các hoạt động giáo dục STEM, môn Tin học và Công nghệ cấp Tiểu học và THCS.

Điểm nổi bật của bộ kit là hệ thống bo mạch mở rộng EASY Plug Shield sử dụng chuẩn cáp cắm RJ11 tiện lợi, giúp học sinh dễ dàng kết nối các mô-đun cảm biến và cơ cấu chấp hành mà không gặp sự cố cắm sai chân hay ngắn mạch.

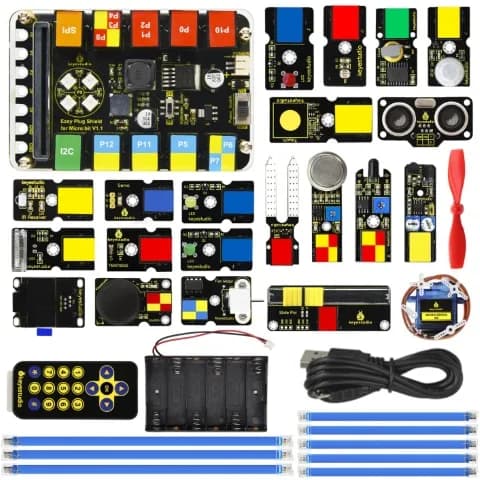

Tính năng và thành phần phần cứng

• Bo mạch vi điều khiển micro:bit V2 tích hợp: Bộ kit bao gồm sẵn bo mạch micro:bit V2 với bộ xử lý ARM Cortex-M4 mạnh mẽ, tích hợp sẵn ma trận 25 đèn LED (5x5), hai nút bấm lập trình A/B, cảm biến gia tốc, la bàn từ tính, micro thu âm số, loa phát âm thanh và kết nối không dây Bluetooth / Radio.
• Hệ thống kết nối EASY Plug Shield: Bo mở rộng đưa các chân GPIO của micro:bit ra các cổng cắm RJ11 được mã hóa màu rõ ràng (đỏ, vàng, xanh) tương ứng với cổng Analog, Digital và I2C, đảm bảo an toàn điện áp cho học sinh khi thao tác.
• Hệ sinh thái cảm biến và mô-đun phong phú:
• Mô-đun hiển thị: Màn hình LCD 1602 I2C, màn hình OLED mini, mô-đun đèn LED xanh lá, LED RGB đa màu.
• Cảm biến môi trường và vật lý: Cảm biến quang trở (ánh sáng), cảm biến độ ẩm đất, cảm biến nhiệt độ - độ ẩm, cảm biến siêu âm đo khoảng cách, cảm biến khí gas/khói, cảm biến ngọn lửa.
• Thiết bị chấp hành: Còi báo buzzer thụ động, động cơ servo mini SG90 điều khiển góc quay, cần điều khiển joystick 2 trục, mắt thu hồng ngoại kèm điều khiển từ xa.

Ứng dụng trong dạy học và Chương trình GDPT 2018

• Môn Tin học cấp Tiểu học (Lớp 4, 5) & THCS (Lớp 6, 7): Học sinh tiếp cận tư duy thuật toán, cấu trúc rẽ nhánh, vòng lặp thông qua lập trình kéo thả trực quan trên môi trường Microsoft MakeCode (hỗ trợ giao diện tiếng Việt).
• Môn Công nghệ: Tìm hiểu nguyên lý hoạt động của các hệ thống tự động hóa đơn giản, ngôi nhà thông minh, hệ thống tưới cây tự động, trạm quan trắc cảnh báo môi trường.
• Chuyên đề giáo dục STEM: Phù hợp triển khai các dự án liên môn từ cơ bản đến nâng cao, rèn luyện kỹ năng giải quyết vấn đề thực tiễn và tư duy thiết kế kỹ thuật.

Định hướng triển khai tại phòng học STEM

• Bộ kit được đóng gói trong hộp chuyên dụng có khay phân loại linh kiện khoa học, thuận tiện cho việc bảo quản, kiểm kê và chia nhóm thực hành từ 2–4 học sinh.
• Hỗ trợ đa dạng nền tảng lập trình từ MakeCode khối lệnh đến ngôn ngữ Python và JavaScript cho học sinh khi lên các lớp cao hơn.
